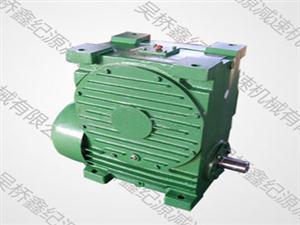

CW圓弧圓柱蝸桿減速機

CW圓弧圓柱蝸桿減速機適用于冶金、礦山、起重、運輸、化工、建筑、建材、能源、輕工等行業，是應用范圍廣泛的通用減速器。

產地：中國>河北>滄州>吳橋縣

供應商：吳橋鑫紀源減速機械有限公司

596695471

電話：13513025815 電話:0317-7290300 7291300

CW圓弧圓柱蝸桿減速機的詳細內容

CW模塊化圓弧圓柱蝸桿減速機的詳細介紹

CW系列圓弧圓柱蝸桿減速機特點（JB/T 7935-1999）
    圓弧圓柱蝸桿減速器與普通圓柱蝸桿減速器相比較，具有結構緊湊、體積小、質量輕的優點。蝸桿齒廓為ZC1的蝸桿減速器有四種型式：基本型圓弧圓柱蝸桿減速器、軸裝式圓弧圓柱蝸桿減速器、立式圓弧圓柱蝸桿減速器、ZC1型雙級蝸桿及齒輪-蝸桿減速器。
    CW型圓弧圓柱蝸桿減速器（JB/T 7935-1999）采用滲碳、淬火及磨削的ZC1蝸桿傳動，承載能力大、傳動效率較高、壽命長。適用于冶金、礦山、起重、運輸、化工、建筑、建材、能源、輕工等行業，是應用范圍廣泛的通用減速器。
    工作條件：蝸桿轉速不超過1500r/min;工作環境溫度為-40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上，或采用低凝固點的潤滑油，當工作溫度高于40℃時，必須采取冷卻措施；減速器可正反向運轉。
（一）型號與標記
    1．型號
    CW型—蝸桿齒廓為ZC1的圓弧圓柱蝸桿減速器。

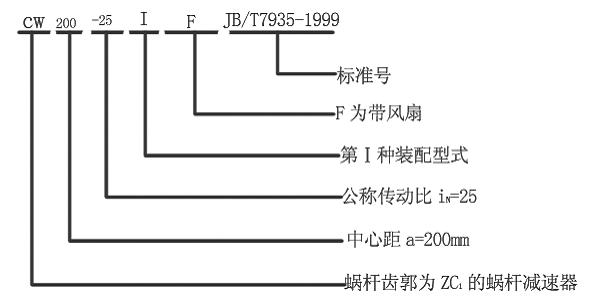

    2．標記

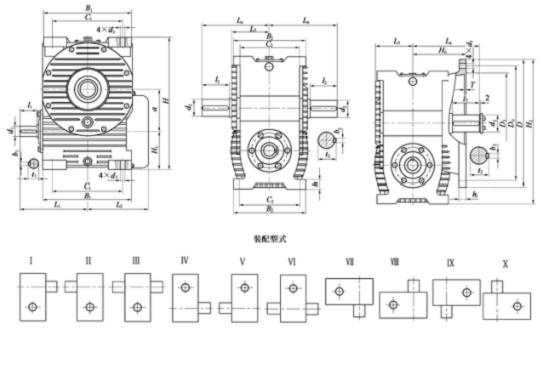

a	B1	B2	C1	C2	H1	H	L1	L2	L3	L4	h	d1	b1	t1	l1
63	145	125	95	100	65	228	120	120	62	130	16	19j6	6	21.5	28
80	170	160	120	130	80	280	142	140	80	150	20	24j6	8	27	36
100	215	190	170	155	100	340	178	170	95	190	28	28j6	8	31	42
125	260	220	200	180	112	412	215	195	110	205	32	32j6	10	35	58
140	280	240	220	195	125	455	225	215	120	238	35	38k6	10	41	58
160	330	270	275	230	140	500	380	243	140	258	38	42k6	12	45	82
180	360	305	280	255	160	570	295	265	150	270	40	42k6	12	45	82
200	420	340	335	285	180	620	320	295	170	320	45	48k6	14	51.5	82
225	460	360	370	300	200	700	350	320	180	325	50	48k6	14	51.5	82
250	515	390	425	325	200	740	380	350	195	375	55	55k6	16	59	82
280	560	430	450	360	225	840	425	390	215	395	60	60m6	18	64	105
315	620	470	500	395	250	940	460	430	235	415	65	65m6	18	69	105
355	700	520	560	440	280	1050	498	490	260	475	70	70m6	20	74.5	105
400	780	570	630	490	300	1160	545	525	295	510	75	75m6	20	79.5	105

a	B1	B2	C1	C2	H1	H	L1	L2	L3	L4	h	d1	b1	t1	l1
63	145	125	95	100	65	228	120	120	62	130	16	19j6	6	21.5	28
80	170	160	120	130	80	280	142	140	80	150	20	24j6	8	27	36
100	215	190	170	155	100	340	178	170	95	190	28	28j6	8	31	42
125	260	220	200	180	112	412	215	195	110	205	32	32j6	10	35	58
140	280	240	220	195	125	455	225	215	120	238	35	38k6	10	41	58
160	330	270	275	230	140	500	380	243	140	258	38	42k6	12	45	82
180	360	305	280	255	160	570	295	265	150	270	40	42k6	12	45	82
200	420	340	335	285	180	620	320	295	170	320	45	48k6	14	51.5	82
225	460	360	370	300	200	700	350	320	180	325	50	48k6	14	51.5	82
250	515	390	425	325	200	740	380	350	195	375	55	55k6	16	59	82
280	560	430	450	360	225	840	425	390	215	395	60	60m6	18	64	105
315	620	470	500	395	250	940	460	430	235	415	65	65m6	18	69	105
355	700	520	560	440	280	1050	498	490	260	475	70	70m6	20	74.5	105
400	780	570	630	490	300	1160	545	525	295	510	75	75m6	20	79.5	105
